小型溴化鋰吸收式制冷機的具體實施方式
本發明為一種小型溴化鋰吸收式制冷機，主要由高壓發生器、高溫熱交換器、低溫熱交換器、低壓發生器1、冷凝器2、蒸發器3、吸收器4、溶液泵以及連接該系統的管路、閥件等組成。

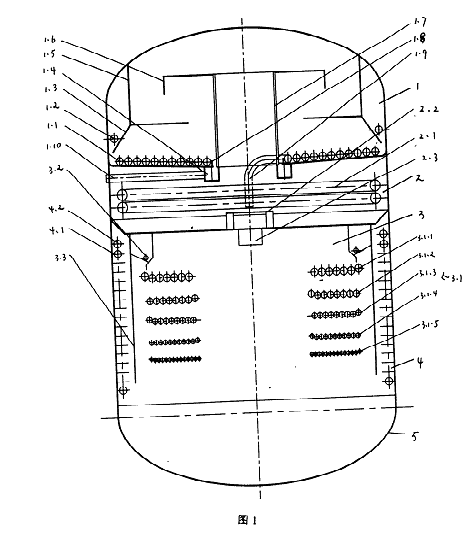

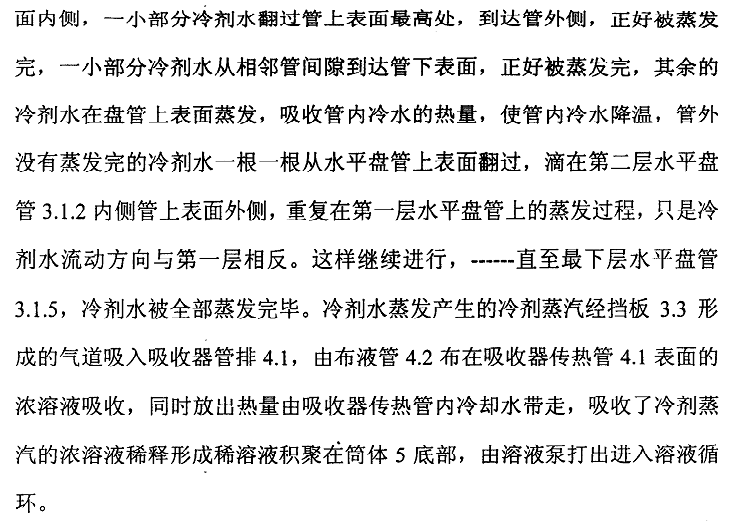

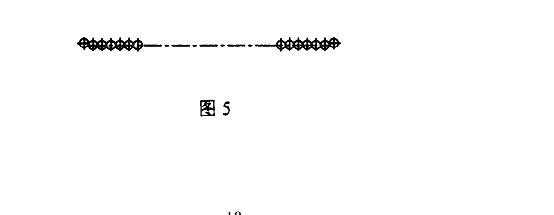

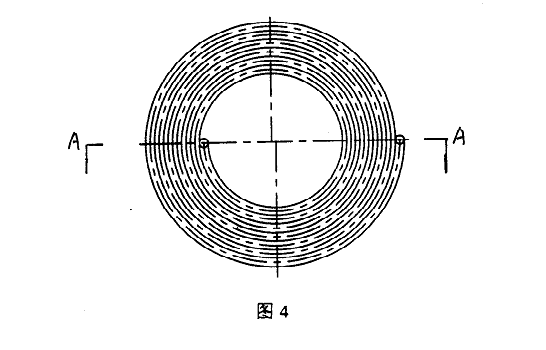

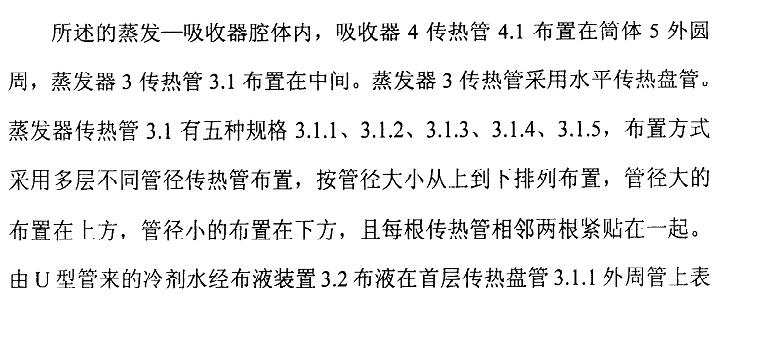

參見圖1，圖1是本發明所涉及的一種小型溴化鋰吸收式制冷機的低壓發生器一冷凝器與蒸發一吸收器裝置布置圖。該裝置由上部低壓發生器一冷凝器腔和下部蒸發一吸收器腔組成。

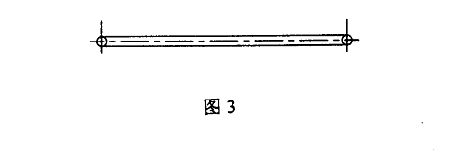

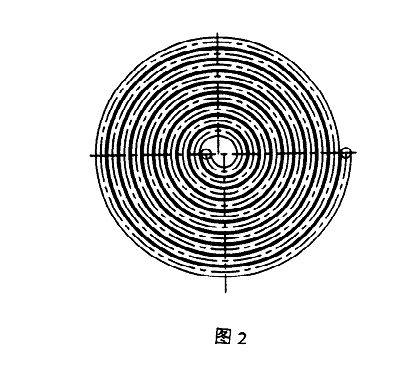

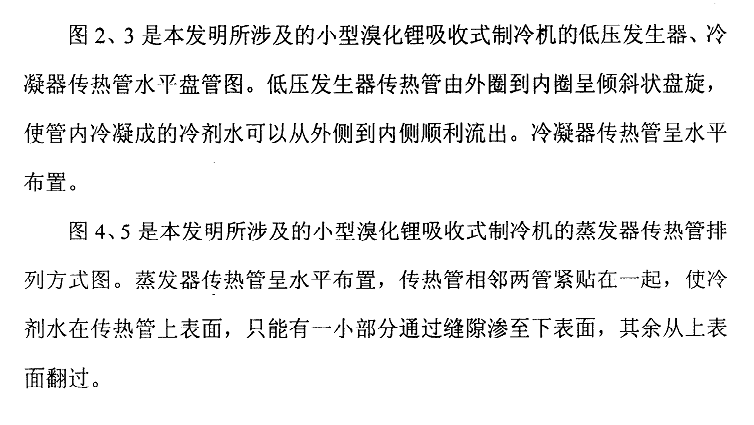

所述的低壓發生器一冷凝器腔體內低壓發生器l布置在筒體5最上部，冷凝器2布置在低壓發生器l下方。低壓發生器l傳熱管1.1采用平面?zhèn)鳠岜P管，由管外圈向內圈呈傾斜向下狀盤旋，底部緊貼低壓發生器1底部殼體。布液管1.2布下的中間溶液在擋板1.3的導流下流向最外側傳熱管，溶液逐根翻過傳熟管由管內高發冷劑蒸汽加熱濃縮，分離出低壓發生器冷劑蒸汽，并濃縮成濃溶液，濃溶液翻過擋液板1.8進入低發液囊1.4，由濃溶液出液管1.10導出進入制冷機的低溫熱交換器殼程。分離出的低壓發生器冷劑蒸汽經由擋板1.5、1.6組成的迷宮型擋液通道后氣液分離，冷劑蒸汽由氣道管1.7形成的通道進入冷凝器2。低壓發生器1傳熱盤1.1內高發冷劑蒸汽由管外側進入，加熱管外溶液后被冷凝，形成的凝水從管內側流出，經節流后由凝水節流管1.9進入冷凝器2，冷凝器2底部水盤內正對著凝水節流管1.9設置防沖板2.2。冷凝器2傳熱管2.1采用水平盤管。冷凝器2傳熱管2.1管內冷卻水冷凝來自低壓發生器的冷劑蒸汽及經凝水節流管1.9的來自高發的冷劑蒸汽凝水，使低壓發生器冷劑蒸汽降溫后冷凝和高發冷劑蒸汽凝水降溫后共同進入冷凝器水盤，由冷劑水盒2.3匯集后，經小孔節流后經U型管進入蒸發器3。
