制冷系統的組成及工作原理--各種電制冷空調機選型
房間空調機組采用R-22作制冷劑，其蒸發溫度一般不低于-2～-4℃，蒸發器壁外側溫度控制在O℃以上。
一、冷風型空調機

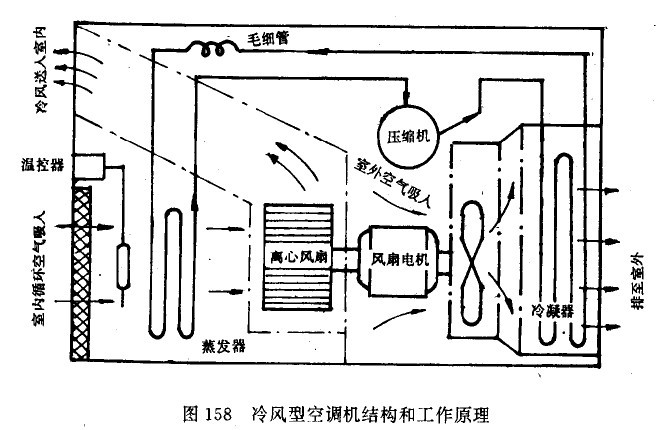

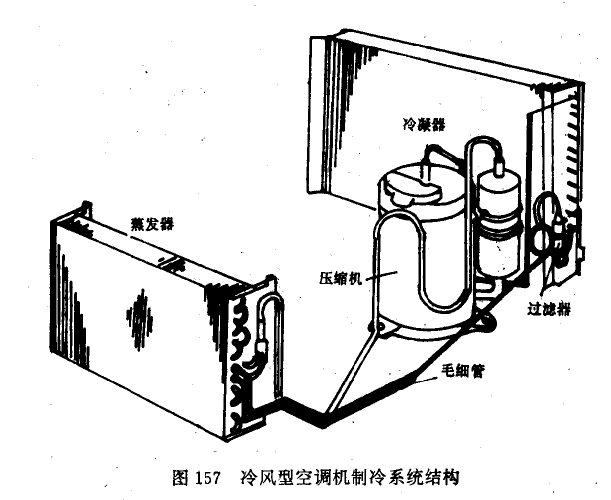

冷風型空調機制冷系統主要由壓縮機、冷凝器、過濾器、毛細管、蒸發器等組成（圖157）。工作過程是，壓縮機吸入來自蒸發器的低溫、低壓制冷劑蒸氣，經過壓縮轉變?yōu)楦邷?、高壓的制冷劑蒸氣送入冷凝器，高溫高壓的制冷劑蒸氣在冷凝器中向空間散發熱量（由風扇強行空氣對流冷卻），使制冷劑液化，液化后的制冷劑經過濾器過濾和毛細管節流降壓后進入蒸發器，制冷劑液體在蒸發器中沸騰汽化，吸收周?chē)臒崃浚ㄓ呻x心風扇將蒸發器周?chē)睦錃廨斔偷绞覂?nèi)，室內的熱空氣由離心風扇吸入蒸發器，冷卻循環），在蒸發器中吸熱汽化后的制冷劑蒸氣又吸入壓縮機進行制冷循環(圖158)。
二、熱泵冷風型空調機

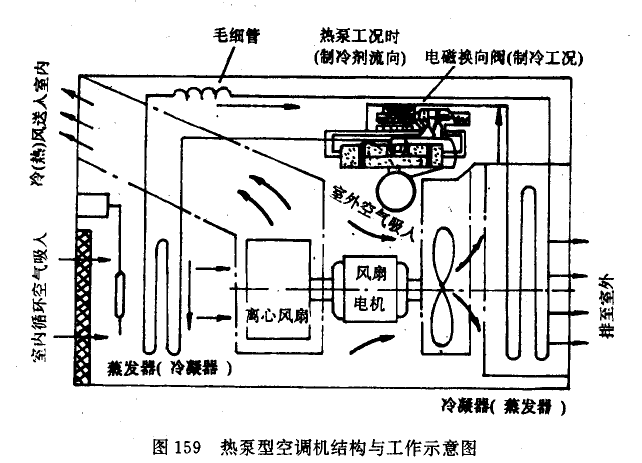

熱泵冷風型空調機既可以在夏季降溫使用，又可以在冬季取暖使用。它是在冷風型的基礎上增加了一個電磁換向四通閥。熱泵是將低溫?zé)嵩?、室外空氣中的熱量吸收并轉移卦高溫?zé)嵩词覂?nèi)空氣中去，達到制熱目的(圖159)。熱泵通過電磁換向閥轉換，使從

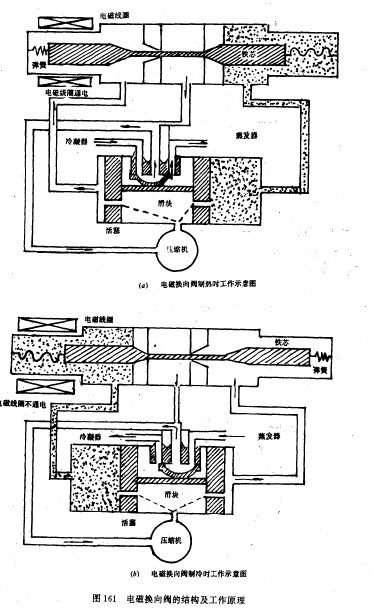

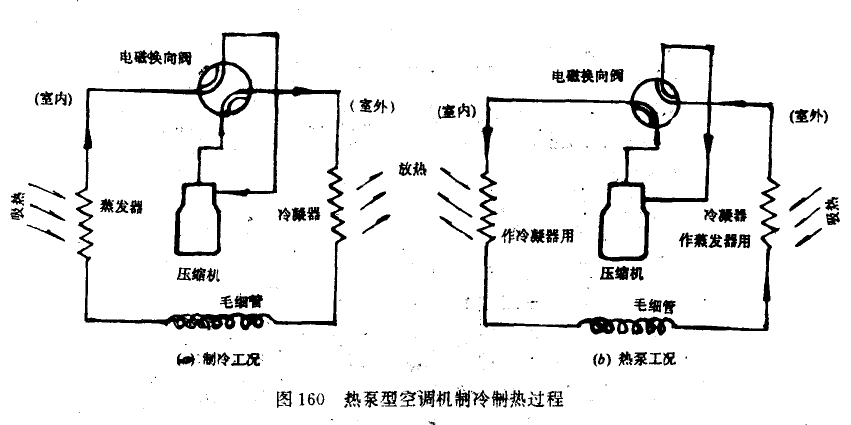

壓縮機而來的高溫高壓制冷劑蒸氣進入室內機組（蒸發器）向室內空間散熱，經散熱冷卻后的制冷劑又經毛細管流入室外機組（冷凝器）中沸騰吸收室外低溫空氣中的熱量，沸騰汽化后的制冷劑又被壓縮機吸氣進行循環。其制冷、制熱原理見圖160。電磁換向閥的結構及工作原理見．161。
三、電熱冷風型空調機
在冷風型空調機的蒸發器外側增加了幾組電加熱絲，供冬季取暖使用。
四、熱泵輔助電熱型空凋機
在熱泵冷風型空調機的蒸發器外倜增加幾組輔助電加熱絲。冬季取暖時，利用電加熱絲增加熱量，使室內達到溫控標準。
五、窗式空調機
窗式空調機具青結構緊湊、體積小、重量廷。蕃攀方便等優點。曲于壓縮饑和風扇為一體，所以噪聲較大。窗式空調機按工作形式分秒冷風型、熱泵冷風型、電熱冷風型。
六、分體式空調機
這種空調機分為室內、杭組和室外機組，中間用銅管連接。壓縮桃和冷凝器、風扇都在室外機組，室內噪聲低。分體式空調機(圖162)：按工作形式分為冷風型、熱泵冷風型、電熱冷風型和熱泵輔助電熱型。
