溴化鋰吸收式冷水機組結構

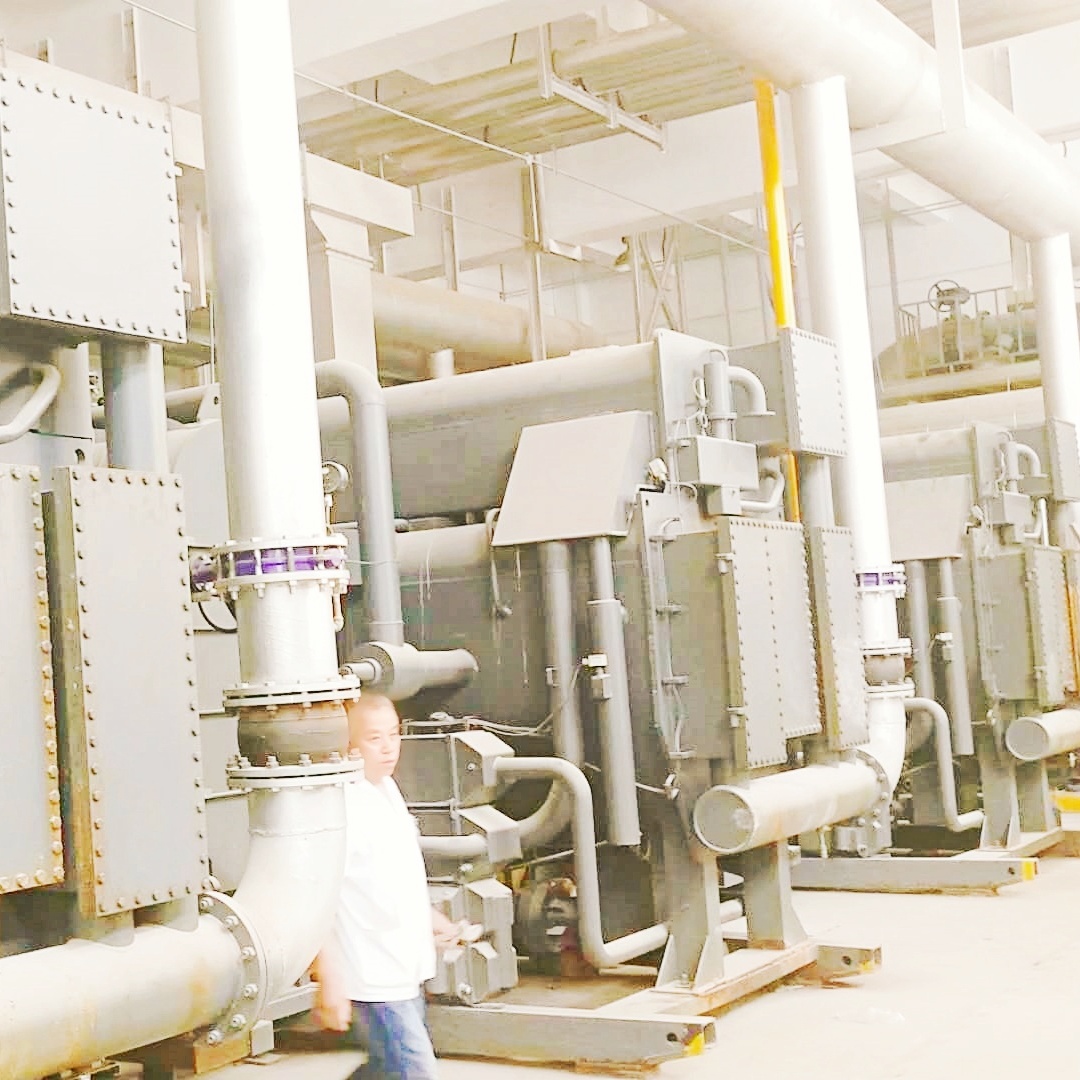

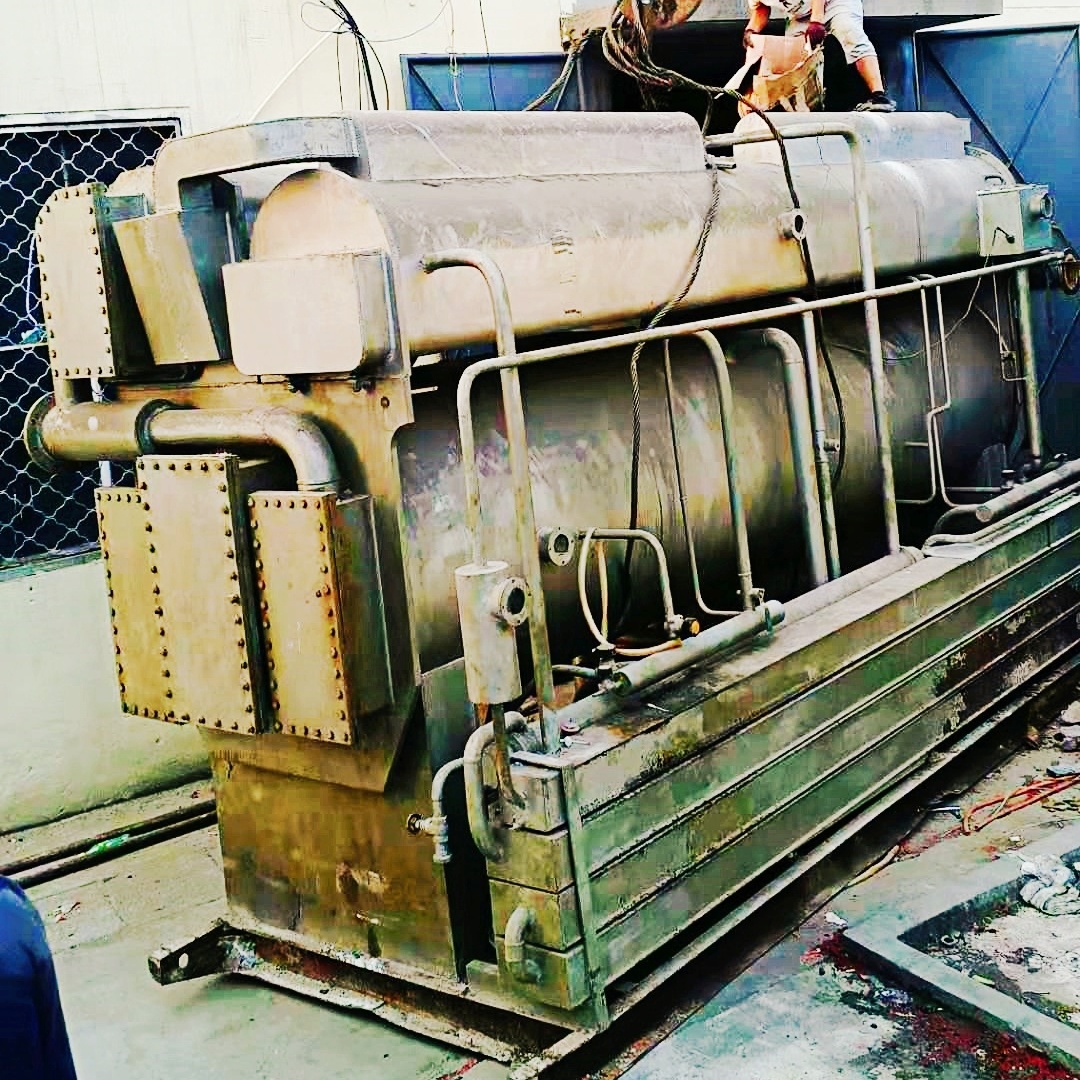

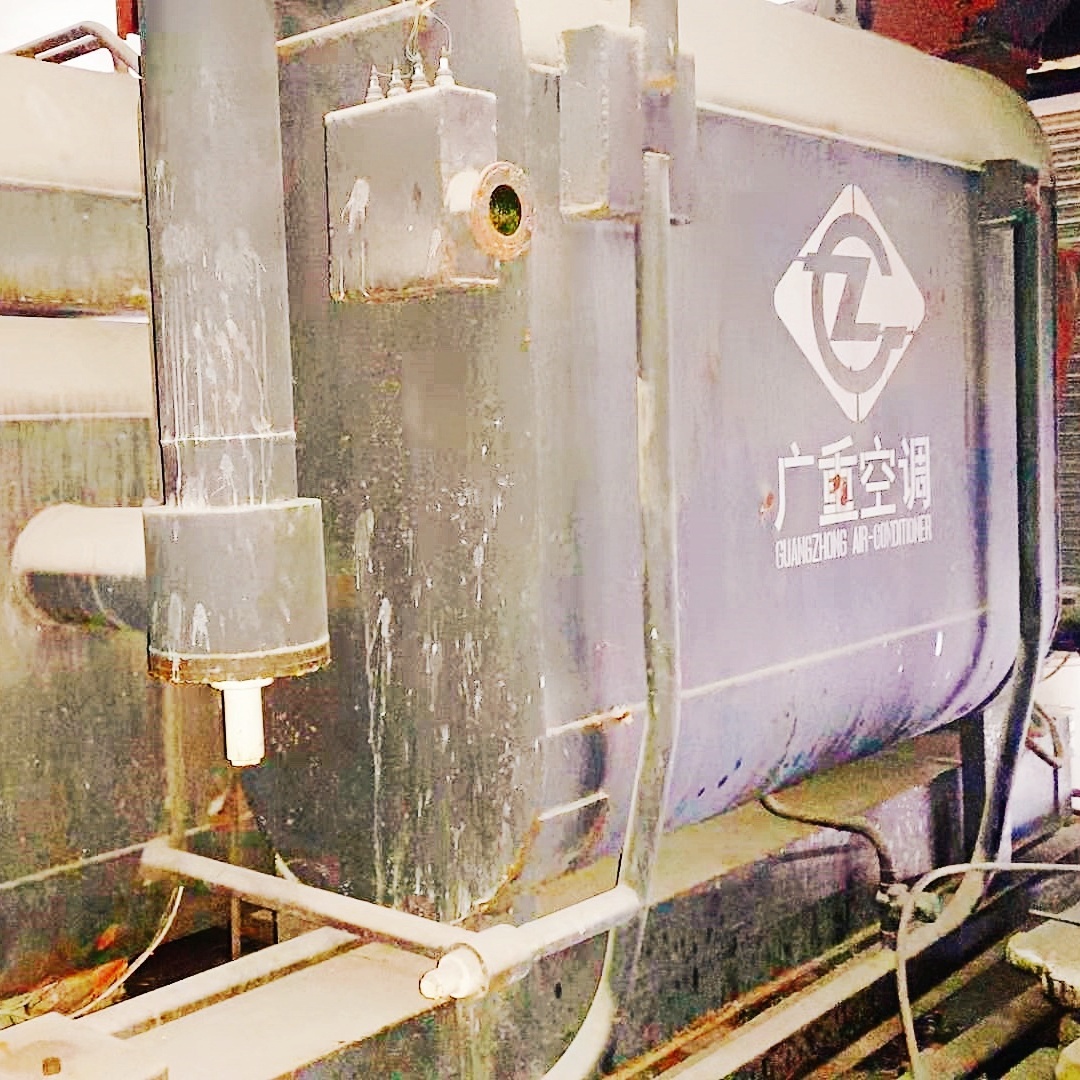

溴化鋰吸收式冷水機組由發生器、冷凝器、蒸發器、吸收器、熱
交換器等主要部件及抽氣裝置、熔晶管、屏蔽泵（溶液泵和冷劑
泵）等輔助部分組成。
熱水流經發生器的換熱管內，加熱管外的溴化鋰稀溶液，使其產
生出冷劑蒸汽，溶液濃縮成濃溶液。熱水在換熱管內放出熱量，
溫度降低后流出機組。發生器內壓力約為7.6KPa（57mmHg）。

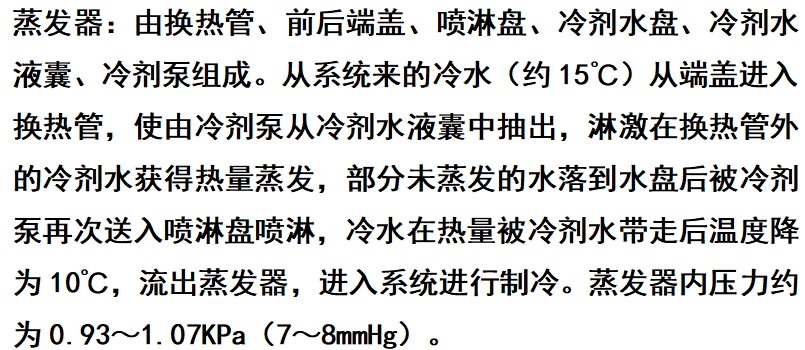

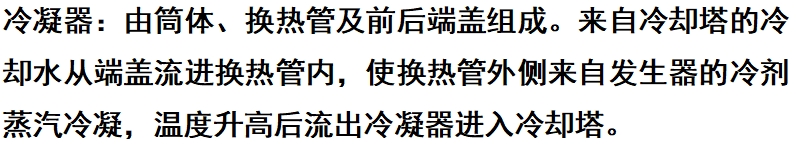

產生的冷劑水經U形管節流后進入蒸發器，在蒸發器內閃發降溫后流入蒸發器冷劑水盤。冷凝器與發生器處在一個筒體（上筒體）內，壓力相當。
吸收器：由換熱管、前后端蓋及噴淋盤、溶液液囊、溶液泵組
成。由冷卻塔來的冷卻水，從端蓋進入換熱管，使來自低溫?zé)峤?/span>
換器噴淋在管外的濃溶液冷卻。

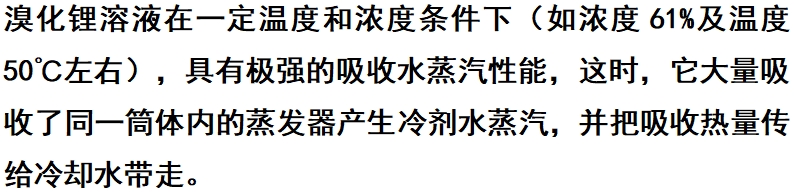

溴化鋰溶液吸收了冷劑蒸汽后濃度變稀，流入底部溶液液囊，由
溶液泵送入發生器濃縮。吸收器與蒸發器處于同一筒體內，壓力
相當。吸收器有兩個，分別位于蒸發器兩側。

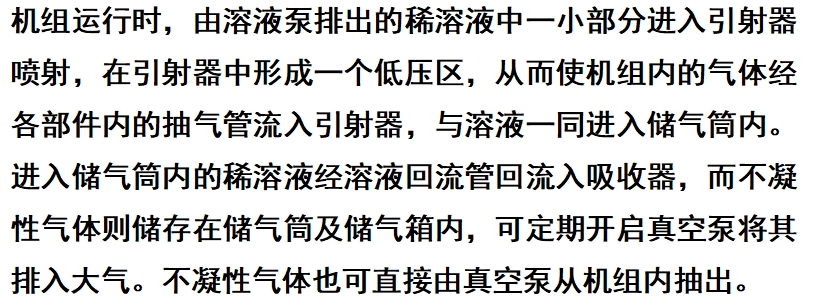

抽氣裝置：由裝在機組內（吸收器、冷凝器）的抽氣管、儲氣箱
及引射器、儲氣筒、溶液回流管、截止閥、真空泵組成，其作用
是抽除機組內的不凝性氣體，以免影響機組的正常運行。

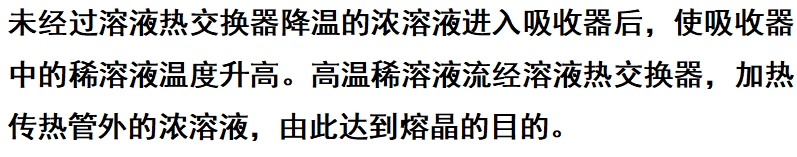

熔晶管：安裝在發生器與吸收器之間，是溶液熱交換器結晶后濃
溶液流回吸收器的通道。當溶液熱交換器內的濃溶液因結晶堵塞
時，發生器液位上升，濃溶液溢流入熔晶管，直接進入吸收器。
屏蔽泵（溶液泵和冷劑泵）：是機組內工作介質流動的動力設

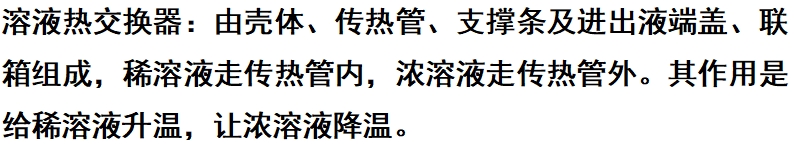

備。溶液泵將吸收器中的溴化鋰稀溶液抽出，經溶液熱交換器送
入發生器，在發生器中被加熱濃縮后重新回流入吸收器。
